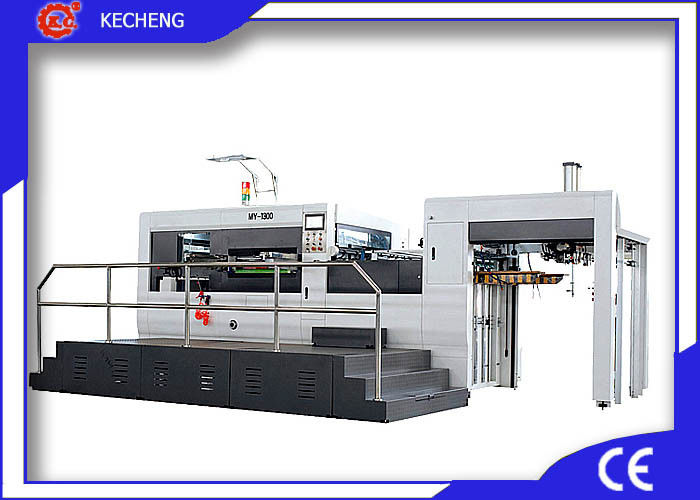

Machine se plissante de découpage de carton automatique

Machine se plissante de découpage de carton automatique à grande vitesse avec le dépouillement



I. Machine Introduction :

La machine de découpage de KC-MY et se plissante automatique est l'équipement principal pour la fabrication de la boîte de couleur à haute teneur, de la prise et des différentes formes des cartons d'encre.

La machine adopte le système servo d'Anchuan, contrôleur de mouvement de haches du googol quatre, système de alimentation de non-pression, rangée de haute résistance de dents de pince, guide entier d'avant d'oscillation, guide de poussée automatique, structure d'intervalle de haute précision, plat de verrouillage pneumatique. L'embrayage pneumatique, protecteur de surcharge, rassemblement de papier automatique, fait notre machine a une distance de alimentation de rapport succinct, plaçant correctement, papier se rassemblant dans l'ordre, peut également faire le découpage de non-pince.

La gestion par ordinateur cause la machine entière fonctionnant automatiquement, l'affichage d'interface homme-machine la condition de travail et les ennuis s'occupant la méthode. Des composantes clés, les systèmes de contrôle et les attaches sont importés et soigneusement assemblés pour assurer la sécurité et la fiabilité de la machine. Avec beaucoup de capteurs et de dispositifs de protection pour assurer le fonctionnement de machine et la sécurité des travailleurs.



III. paramètres techniques :

Modèle		KC-MY 1100	KC-MY 1200	KC-MY 1300	KC-MY 1500
Type de découpage		Appartement pressé découpant avec des matrices (le côté inférieur est mobile tandis que le côté supérieur est unmovable)
Taille de transmission de papier maximum		1100*780mm	1200*780mm	1320*940mm	1510*1120mm
Taille de transmission de papier minimum		400*370mm	400*380mm	400*500mm	400*550mm
Taille de découpage maximum		1090*770mm	1185*770mm	1300*920mm	1490*1090mm
Taille minimum de pince		5mm	6mm	6mm	6mm
Pression de découpage maximum		² de 300N/cm	² de 320N/cm	² de 320N/cm	² de 320N/cm
Papier traité	Conseil en ivoire	200-2000g/ ² de m
	En carton ondulé	8mm (épaisseur maximum)
Précision de découpage		±0.1mm
Vitesse de découpage maximum		6000pcs/h	5000pcs/h	5000pcs/h	5000pcs/h
Hauteur de alimentation maximum de pile		1100mm (au-dessus du niveau)	1100mm (au-dessus du niveau)	1250mm (au-dessus du niveau)	1250mm (au-dessus du niveau)
Taille de alimentation de pile de minute		1100mm (au-dessus du niveau)	1100mm (au-dessus du niveau)	1100mm (au-dessus du niveau)	1100mm (au-dessus du niveau)
Puissance totale		17kw	17kw	20.5kw	22kw
Poids total		16.5T	17T	17.5T	23.5T



II. composants et caractéristiques :



1. Système de alimentation de rebord avant

Le conducteur de rebord avant de grande vitesse et de précision, éraflures peut être évité pendant l'alimentation. Le volume d'ébauche d'air a été ajusté par le contrôle d'inverseur, qui peut s'adapter à une demande différente de carton. Le secteur d'aspiration de vent peut être ajusté selon la taille de carton, rendent particulièrement l'alimentation enveloppée de carton lisse.

2. Positionnement de la partie : le guide avant, le guide latéral.

Guide avant : Le guide latéral de oscillation avant d'oscillation globale ont un petit impact sur le bord de papier, haute plaçant la précision, avec quatre ensembles de commutateur de fibre de précision (marque de Taïwan Riko) pour vérifier le papier en place et pour éviter le gaspillage de papier.

Guide latéral : Vous pouvez choisir le guide latéral basé sur différents produits, aucun besoin de remplacer des composants, faciles et de s'ajuster rapidement.

• Partie de découpage : pinces, cadre de découpage de feuille, plaque d'acier de découpage, structure de transmission, plate-forme inférieure de centre serveur, la plate-forme mobile et la plate-forme supérieure, structure intermittente, frein d'embrayage pneumatique.

La pression de découpage peut globalement réglant et peut également affronter le bord de pince réglant séparément, le réducteur manuel est économie commode et de travail.

Pinces : Les grippes sont faits en de haute résistance du bâti dur de précision d'alliage d'aluminium, avec la bonne rigidité, le matériel léger, petits inertie, de haute résistance, peuvent exactement et sans à-coup papier de transfert dans le fonctionnement à grande vitesse. Le guide unique d'avant de pince, le double positionnement de découpage et la courbe courante de la came, de la précision à faible bruit et haute et des biens de bout, bord de pince est seulement 6 millimètres.

Cadre de découpage de feuille : Le double renfort du cadre de découpage de feuille adopte le rail de guide pneumatique de verrouillage et de roulement, sécurité élevée, opération facile. Le plat de flottement dur d'alliage d'aluminium, cadre de découpage de feuille avec le plat de cintre, fait un plat plaçant exactement et fort, et peut être réutilisation, peut effectivement empêcher descendre et point d'interruption de découpage du plat.

Plaque d'acier de découpage : La plaque d'acier 70CR traitée par traitement thermique spécial, bonne planéité, dureté élevée, longue durée de vie. Le système personnalisé d'édition de fumée de coussin d'air fait la plaque d'acier enfonçant et, facile et allégeant le travail.

Structure de transmission : La nouvelle conception de transmission fait la précision à grande vitesse découpant avec des matrices. La motivation essentielle adopte l'engrenage à vis sans fin et la structure conçue spécialisée de bielle de vilebrequin, la connexion de buisson d'incidence réduira l'espace de mouvement, éviter effectuer de l'engrenage à vis sans fin et le ver, pression de découpage de haute, ont la fonction de la haute pression. Les 4 coins de la plate-forme mobile est équipés du ressort amortisseur de décompression et réduit la machine portant, fait la machine courant plus régulier.

Accueillez la plate-forme inférieure, la plate-forme mobile et la plate-forme supérieure : Ces composantes clés faites en moulage au sable malléable de haute résistance de résine de fer, force à haute résistance et bonne dureté.

Structure intermittente : Utilisant la structure d'indexation ternaire de came de parallèle de haute précision, la courbe de came est special conçu, grand angle transversal, prennent la pince courant plus régulier.

Frein d'embrayage pneumatique : Commandez le couple de transmission en ajustant la pression atmosphérique, à faible bruit, bonne en freinant la représentation. Automatique outre de la machine quand la protection de surcharge de machine pour éviter l'événement d'accidents.

4. Partie de rassemblement de papier : Rassemblant le papier automatiquement et quantitativement.

Le papier de alignement arrière, papier de alignement de côté pour assurer le planton automatique d'alimentation-papier, la structure de la machine de rassemblement de papier est opération simple et rapide. Le papier de alignement arrière ajusté par électrique, trois fois plus rapidement que l'opération manuelle, l'opération est simple et commode. L'opérateur peut surveiller le papier de alignement arrière devant la machine. Le papier de alignement arrière équipe du double commutateur de détection pour surveiller le papier dans l'ordre. Il peut également prélever des échantillons quand fonctionnement de machine. Il alarmera automatiquement quand de papier la portée de rassemblement l'ordre rappeler l'opérateur remplacent la plate-forme de rassemblement de papier.

Papier quantitatif : Peut placer la valeur arbitraire de 10 à 9999, il outre d'automatiquement quand le papier atteint la valeur réglée.

5. Partie commande électrique : Moteur, PLC et interface homme-machine, système de contrôle électronique, toutes sortes de dispositif de protection de sécurité.

Moteur : Avec le moteur stepless importé de contrôle de vitesse d'inverseur de Fuji, fait l'énergie d'économie de moteur principal, à faible bruit. Le moteur du réducteur d'alimentation-papier et de rassemblement choisissent Taïwan importé moteur de freinage électromagnétique de décélération, avec la représentation élevée de sécurité, la longue durée de vie et le bruit courant du bas.

PLC et interface homme-machine : L'affichage numérique La vitesse et le statut fonctionnants de machine, le moteur principal est commandé par le convertisseur de fréquence, contrôle de vitesse stepless rend le fonctionnement plus régulier. Le système d'affichage d'interface homme-machine peut montrer toutes sortes de conditions de travail, solutions opportunes et proposées d'emplacement de défaut.

Système de contrôle électrique : Procédé de contrôle de micro-ordinateur de contrôle automatique et de détection en temps réel de à l'alimentation-papier, transmission de papier, découpant avec des matrices, rassemblement de papier.

Toutes sortes de dispositif de protection de sécurité : Alarme de klaxon quand les problèmes se sont produits, et outre de la machine automatiquement pour assurer la sécurité humaine.

6. Système de lubrification : Système de lubrification obligatoire et système de lubrification de synchronisation.

Système de lubrification obligatoire : L'ajustement de pression d'huile et de débit est commode, s'assure que l'approvisionnement en pétrole de motivation essentielle normalement et pas outre de la machine en courant.

Système de lubrification de synchronisation : Lié au contrôleur programmable du centre serveur, fait le contrôle de lubrification de fonction automatiquement. À chaînes de transmission lubrifié par la brosse d'huile et a le bouclier d'huile pour garder le nettoyage de machine, calorie également huile la lubrification quantitativement et en chronométrant, évitez les dommages de machine en raison de manquer de alimentation de manuel. Le système de lubrification de synchronisation réduisent non seulement le bruit de machine, mais assurent également la machine fonctionnant de façon constante.
